IMPROVED SOLUTIONS PORTUGAL

Vale de Cambra

Portugal

As Válvulas Borboleta Sanitárias A480, quer tenham acionamento manual ou automático, podem ser usadas na maioria das aplicações de produtos líquidos nas indústrias alimentar, farmacêutica e química. O desenho da válvula de borboleta entre flanges A490 facilita a sua instalação e manutenção, permitindo a sua extração através de 4 parafusos deixando fixo na tubagem as suas flanges.

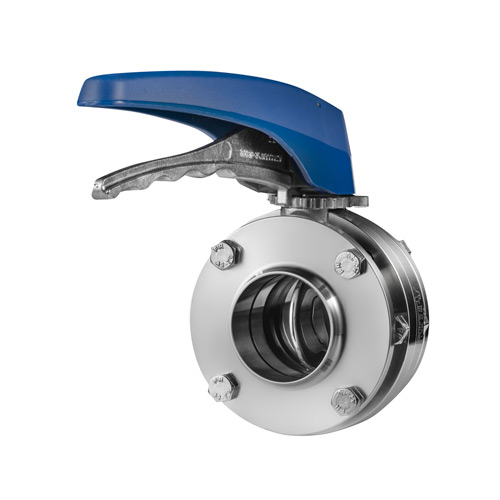

A válvula de borboleta pode ser acionada automaticamente por meio de um atuador ou manualmente com o manípulo. O manípulo bloqueia a válvula na posição de "aberto" ou "fechado", embora também existam outras versões com posições intermédias. O atuador transforma o movimento axial do pistão num movimento rotativo de 90º que transmite à borboleta.

Solicitar informação

A480 / A490 Válvula de Borboleta

Desenho e características

Válvulas Borboleta Sanitárias.
Desenho segundo standards EHEDG.
Vários modelos de manípulos e acionamentos pneumáticos ou elétricos facilmente intermutáveis.
Reduzida perda de carga.
Laterais intermutáveis com qualquer tipo de conexão.
Rastreabilidade dos componentes.
As juntas cumprem com os requesitos da USP CLASS VI.

Materiais

Borboleta   1.4404 (AISI 316L)
Laterais     1.4307 (AISI 304L) ou 1.4404 (AISI 316L)
Outras peças de aço   1.4307 (AISI 304L)
Junta     EPDM, HNBR, VMQ ou FPM

Acabamento superficial:
Interno   Ra ≤ 0,8 µm
Externo   Mecanizado

Opções

Vários tipos de manípulos.

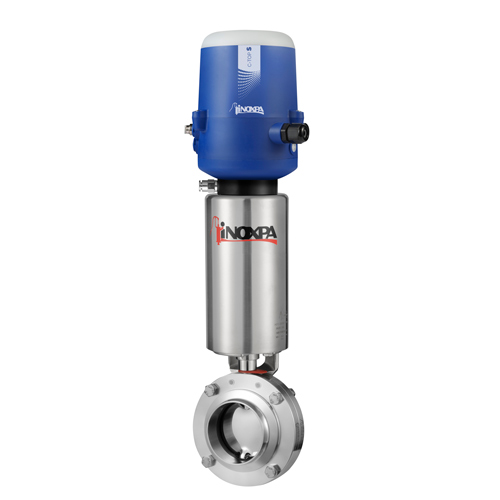

Atuador pneumático de efeito simples e duplo ou o atuador elétrico.
Detetores de posição indutivos.
Cabeçote de controlo C-TOP S.
Disponível na versão ATEX.

Documentos

3D CAD (24)
Princípio de funcionamento
Materiais and Opções

Borboleta   1.4404 (AISI 316L)
Laterais     1.4307 (AISI 304L) ou 1.4404 (AISI 316L)
Outras peças de aço   1.4307 (AISI 304L)
Junta     EPDM, HNBR, VMQ ou FPM

Acabamento superficial:
Interno   Ra ≤ 0,8 µm
Externo   Mecanizado

Vários tipos de manípulos.
Atuador pneumático de efeito simples e duplo ou o atuador elétrico.
Detetores de posição indutivos.
Cabeçote de controlo C-TOP S.
Disponível na versão ATEX.

Documentos
N.º do documento 10.010.33.01ES
Título Válvula de Mariposa A480 / A490
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.010.33.01EN
Título Butterfly Valve A480 / A490
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.010.33.01FR
Título Vanne Papillon A480 / A490
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.010.33.01IT
Título Valvola a Farfalla A480 / A490
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.010.33.01DE
Título Scheibenventil A480 A490
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.010.33.01PT
Título Válvula de Borboleta A480 / A490
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.010.33.01DA
Título Butterflyventil A480 / A490
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.010.33.01RU
Título Дисковый Затвор A480 / A490
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.010.30.02MU
Título Guía rápida de instalación / Quick installation guide / Guide d’installation rapide / Краткое руководство по монтажу
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.010.30.01ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA MARIPOSA A480 / A490
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.010.30.01EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS BUTTERFLY VALVE A480 / A490
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.010.30.01FR
Título INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE PAPILLON A480 / A490
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.010.30.01RU
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ДИСКОВЫЙ ЗАТВОР A480 / A490
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento A480 DIN
Título A480 DIN.rar
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A480 DIN & 2P
Título A480 DIN & 2P
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A480 DIN & A940.rar
Título A480 DIN & A940
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A480 DIN & A940 & C-TOPS.rar
Título A480 DIN & A940 & C-TOPS
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A480 DIN & MULTIPOSITION.rar
Título A480 DIN & MULTIPOSITION
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A480 DIN & MULTIPOSITION MINI.rar
Título A480 DIN & MULTIPOSITION MINI
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A480 OD.rar
Título A480 OD
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A480 OD & 2P.rar
Título A480 OD & 2P
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A480 OD & A940.rar
Título A480 OD & A940
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A480 OD & A940 & C-TOPS.rar
Título A480 OD & A940 & C-TOPS
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A480 OD & MULTIPOSITION.rar
Título A480 OD & MULTIPOSITION
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A480 OD & MULTIPOSITION MINI.rar
Título A480 OD & MULTIPOSITION MINI
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A490 DIN.rar
Título A490 DIN
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A490 DIN & 2P.rar
Título A490 DIN & 2P
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A490 DIN & A940.rar
Título A490 DIN & A940
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A490 DIN & A940 & C-TOPS.rar
Título A490 DIN & A940 & C-TOPS
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A490 DIN & MULTIPOSITION.rar
Título A490 DIN & MULTIPOSITION
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A490 DIN & MULTIPOSITION MINI.rar
Título A490 DIN & MULTIPOSITION MINI
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A490 OD.rar
Título A490 OD
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A490 OD & 2P.rar
Título A490 OD & 2P
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A490 OD & A940.rar
Título A490 OD & A940
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A490 OD & A940 & C-TOPS.rar
Título A490 OD & A940 & C-TOPS
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A490 OD & MULTIPOSITION.rar
Título A490 OD & MULTIPOSITION
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A490 OD & MULTIPOSITION MINI.rar
Título A490 OD & MULTIPOSITION MINI
Tipo de arquivo .rar
