IMPROVED SOLUTIONS PORTUGAL

Vale de Cambra

Portugal

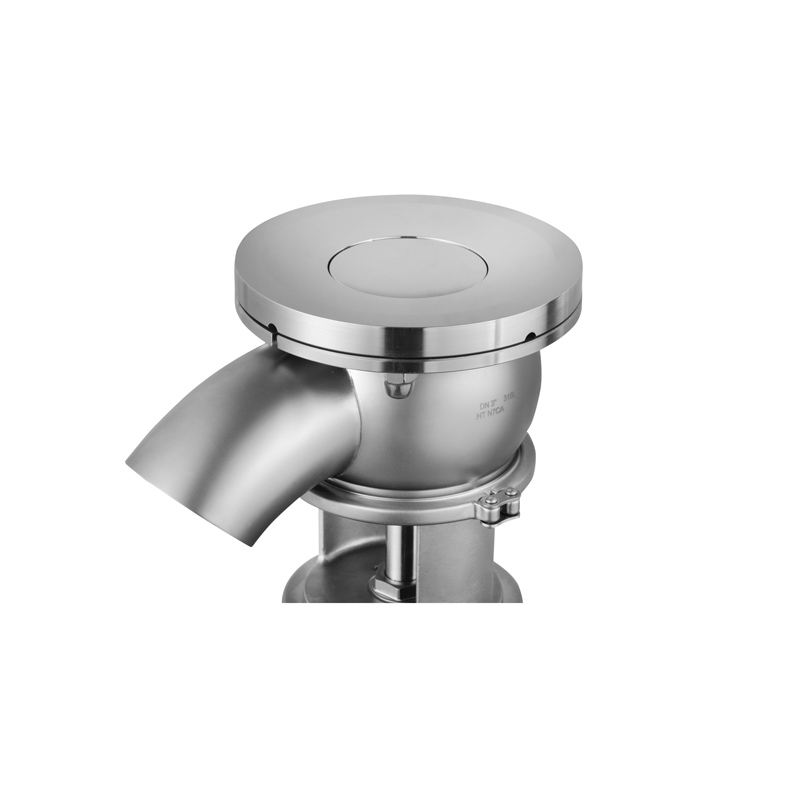

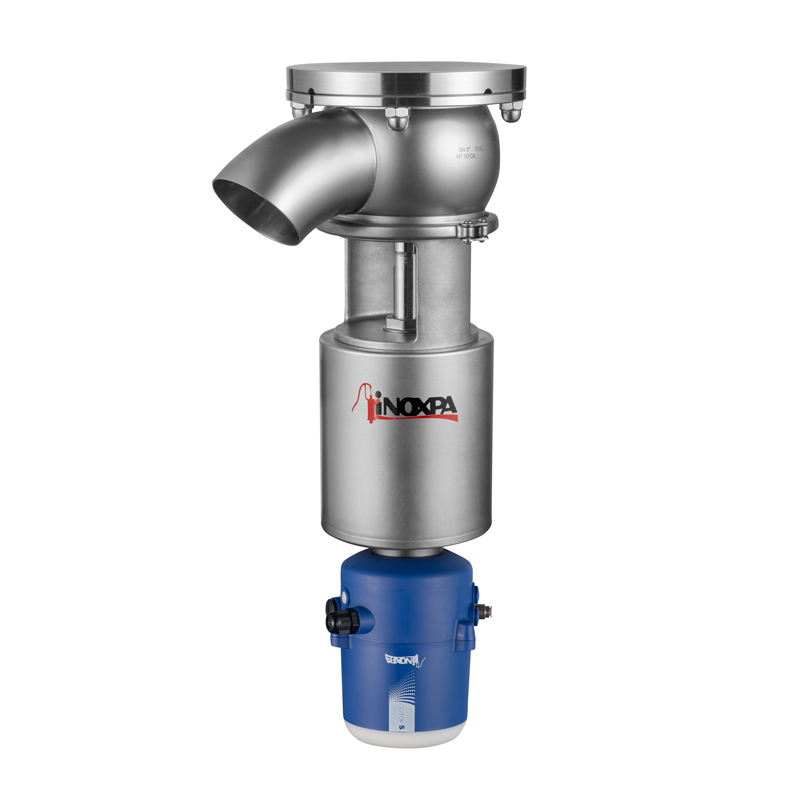

A válvula INNOVA F é uma válvula de assento simples com função de fecho concebida especificamente para ser instalada em fundos de tanques e de depósitos em aplicações higiénicas.

Solicitar informação

INNOVA F Válvula de Assento Simples de Fundo de Tanque

Desenho e características

Design mais compacto para reduzir o espaço.
Saída com tubo curvo a 45º para permitir a soldadura.
Abertura para o interior da válvula.
Design de junta de tipo radial.
Atuador pneumático de efeito simples.
Válvula normalmente fechada.
A lanterna aberta permite a inspeção visual da obturação do eixo.

Materiais

Peças em contacto com o produto 1.4404 (AISI 316L)
Outras peças de aço inoxidável 1.4301 (AISI 304)
Junta EPDM

Acabamentos superficiais:
Interno Polido brilhante Ra ≤ 0,8 μm
Externo Mate

Tamanhos disponíveis
DIN EN 10357 serie A DN 25 - DN 100
ASTM A269/270 OD 1’’ - OD 4’’

Opções

Atuador pneumático de efeito duplo.
Juntas em FPM, HNBR.
Outras conexões.
Cabeçote de controlo C-TOP e C-TOP+.
Detetores de posição externos.
Acabamento de superfície Ra ≤ 0,5 μm.

Documentos

Princípio de funcionamento
Materiais and Opções

Peças em contacto com o produto 1.4404 (AISI 316L)
Outras peças de aço inoxidável 1.4301 (AISI 304)
Junta EPDM

Acabamentos superficiais:
Interno Polido brilhante Ra ≤ 0,8 μm
Externo Mate

Tamanhos disponíveis
DIN EN 10357 serie A DN 25 - DN 100
ASTM A269/270 OD 1’’ - OD 4’’

Atuador pneumático de efeito duplo.
Juntas em FPM, HNBR.
Outras conexões.
Cabeçote de controlo C-TOP e C-TOP+.
Detetores de posição externos.
Acabamento de superfície Ra ≤ 0,5 μm.

Documentos
N.º do documento 10.248.33.02ES
Título Válvula de Simple Asiento de Fondo de Tanque INNOVA F v.22
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.33.02EN
Título Tank Bottom Single Seat Valve INNOVA F v.22
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.33.02FR
Título Vanne à Clapet Fond de Cuve INNOVA F v.22
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.33.02RU
Título Односедельный Донный Клапан INNOVA F v.22
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.33.01ES
Título Válvula de Simple Asiento de Fondo de Tanque INNOVA F
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.33.01EN
Título Tank Bottom Single Seat Valve INNOVA F
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.33.01FR
Título Vanne à Clapet Fond de Cuve INNOVA F
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.33.01IT
Título Valvola a Singola Sede per Fondo Serbatoio INNOVA F
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.33.01DE
Título Tankboden Einsitzventil INNOVA F
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.33.01RU
Título Односедельный Донный Клапан INNOVA F
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.30.09MU
Título Quick installation guide / Guía rápida de instalación / Guide d’installation rapide / Краткое руководство по монтажу INNOVA F v.22
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.30.04MU
Título Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA F
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.30.12ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE FONDO DE TANQUE INNOVA F v.22
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.30.12EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS TANK BOTTOM VALVE INNOVA F v.22
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.30.12FR
Título INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE DE FOND DE CUVE INNOVA F v.22
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.30.12RU
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ДОННЫЙ КЛАПАН INNOVA F v.22
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.30.03ES_revA
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE FONDO DE TANQUE INNOVA F
Tipo de arquivo .pdf
Resumo La válvula de fondo de tanque INNOVA F es una válvula de simple asiento y accionamiento neumático diseñada para drenar el fluido de un tanque en aplicaciones higiénicas
    Download
  • E-mail
N.º do documento 10.248.30.07ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE FONDO DE TANQUE INNOVA F - ANEXO ATEX
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.30.03EN_revA
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS TANK BOTTOM VALVE INNOVA F
Tipo de arquivo .pdf
Resumo The INNOVA F valve is pneumatically actuated seat valve designed for draining out fluid from tank in hygienic applications.
    Download
  • E-mail
N.º do documento 10.248.30.07EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS TANK BOTTOM VALVE INNOVA F - ANNEX ATEX
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.30.03FR_revA
Título INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE DE FOND DE CUVE INNOVA F
Tipo de arquivo .pdf
Resumo La vanne de fond de cuve INNOVA F est une vanne simple siège à commande pneumatique conçue pour drainer le fluide d’une cuve dans applications hygiéniques
    Download
  • E-mail
N.º do documento 10.248.30.07FR
Título INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE DE FOND DE CUVE INNOVA F - ANNEXE ATEX
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.248.30.03RU_revA
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ДОННЫЙ КЛАПАН INNOVA F
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento INNOVA F L ACT_AS NC
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento INNOVA F L ACT_AS NC & C-TOP S
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento INNOVA F T ACT_AS NC
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento INNOVA F T ACT_AS NC & C-TOP S
Tipo de arquivo .rar
    Download
  • E-mail
