IMPROVED SOLUTIONS PORTUGAL

Vale de Cambra

Portugal

 A válvula INNOVA tipo N é uma válvula pneumática de assento simples com função de fecho em aplicações higiénicas.

Solicitar informação

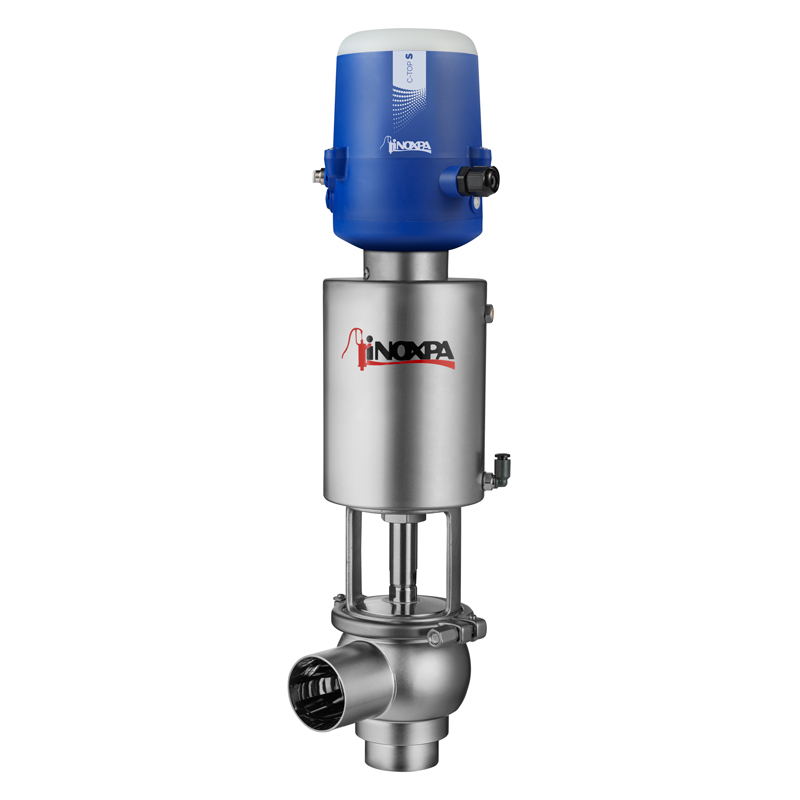

INNOVA N Válvula de Fecho de Assento Simples

Desenho e características

Design higiénico em conformidade com a norma EHEDG.
Uma junta de perfil específico assegura a sua fiabilidade em condições de trabalho adversas.
O design higiénico da junta permite uma limpeza perfeita.
Atuador pneumático de efeito simples.
Válvula normalmente fechada (NC) na sua versão standard.
Montagem normalmente aberta (NO) com a simples inversão do atuador pneumático.
Desmontagem fácil das peças internas afrouxando uma abraçadeira de tipo clamp.
A lanterna aberta permite a inspeção visual da obturação do eixo.
Corpo orientável 360º.

A válvula está autorizada a incorporar o símbolo 3-A.
Nota: Consultar as opções das válvulas autorizadas a incorporar o símbolo 3-A.

Materiais

Peças em contacto com o produto 1.4404 (AISI 316L)
Outras peças de aço inoxidável 1.4301 (AISI 304)
Junta EPDM

Acabamentos superficiais:
Interno Polido brilhante Ra ≤ 0,8 μm
Externo Mate

Tamanhos disponíveis
DIN EN 10357 series A DN 25 - DN 100
ASTM A269/270 OD 1" - OD 4"

Documentos

Princípio de funcionamento
Materiais and Opções

Peças em contacto com o produto 1.4404 (AISI 316L)
Outras peças de aço inoxidável 1.4301 (AISI 304)
Junta EPDM

Acabamentos superficiais:
Interno Polido brilhante Ra ≤ 0,8 μm
Externo Mate

Tamanhos disponíveis
DIN EN 10357 series A DN 25 - DN 100
ASTM A269/270 OD 1" - OD 4"

Documentos
N.º do documento 10.240.33.03ES
Título Válvula de Simple Asiento de Cierre INNOVA N
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.33.03EN
Título Shut-off Single Seat Valve INNOVA N
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.33.03FR
Título Vanne à Clapet Simple Siège INNOVA N
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.33.03RU
Título Отсечной Седельный Клапан INNOVA N
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.33.01ES
Título Válvula de Simple Asiento de Cierre INNOVA N
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.33.01EN
Título Shut-off Single Seat Valve INNOVA N
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.33.01FR
Título Vanne à Clapet Simple Siège INNOVA N
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.33.01IT
Título Valvola ad Otturatore a Singola Sede INNOVA N
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.33.01RU
Título Отсечной Седельный Клапан INNOVA N
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.33.01CN
Título 截止单座阀 INNOVA N
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.30.12MU
Título Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA N
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.30.04MU
Título Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA N
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.30.11ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE SIMPLE ASIENTO INNOVA N / K
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.30.11EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT VALVE INNOVA N / K
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.30.11FR
Título INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À SIMPLE SIÈGE INNOVA N / K
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.30.11RU
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ОБСЛУЖИВАНИЮ И УХОДУ ОДНОСЕДЕЛЬНЫЙ КЛАПАН INNOVA N / K
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.30.03ES_revA
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA SIMPLE ASIENTO - TIPO N / K
Tipo de arquivo .pdf
Resumo La válvula de simple asiento de tipo N es una válvula de cierre que se utiliza para abrir o cerrar secciones de una tubería. La válvula de simple asiento de tipo K es una válvula de cambio para desviar el producto.
    Download
  • E-mail
N.º do documento 10.240.30.07ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA SIMPLE ASIENTO - TIPO N / K - ANEXO ATEX
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.30.03EN_revA
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTION INNOVA SINGLE SEAT VALVE - N/K TYPE
Tipo de arquivo .pdf
Resumo The type N single-seat valve is a shut-off valve that is used to open or close sections of a pipe. The type K single-seat valve is a divert valve to divert the product.
    Download
  • E-mail
N.º do documento 10.240.30.07EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTION INNOVA SINGLE SEAT VALVE - N/K TYPE - ANNEX ATEX
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.30.03FR_revA
Título INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA À SIMPLE SIÈGE - TYPE N/K
Tipo de arquivo .pdf
Resumo La vanne à simple siège de type N est une vanne a clapet utilisée pour ouvrir ou fermer des sections d'un conduit. La vanne à simple siège de type K est une vanne de dérivation permettant de dévier le produit.
    Download
  • E-mail
N.º do documento 10.240.30.07FR
Título INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA À SIMPLE SIÈGE - TYPE N/K - ANNEXE ATEX
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.240.30.03RU_revA
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ОДНОСЕДЕЛЬНЫЙ КЛАПАН INNOVA N / K
Tipo de arquivo .pdf
Resumo В данном руководстве приведена информация о приемке, установке, функционировании, сборке, разборке и обслуживании клапана INNOVA N и INNOVA K.
    Download
  • E-mail
N.º do documento INNOVA N L ACT_AS NC
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento INNOVA N L ACT_AS NC & C-TOP S
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento INNOVA N T ACT_AS NC
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento INNOVA N T ACT_AS NC & C-TOP S
Tipo de arquivo .rar
    Download
  • E-mail
