El C-TOP+ es un cabezal de control neumático diseñado para asegurar un control óptimo de las válvulas de proceso de INOXPA. Es compatible con la mayoría de sistemas automatizados vía PLC (Programmable Logic Controllers) con comunicación digital.
C-TOP+ puede ser instalado en cualquier válvula de proceso existente en las industrias alimentarias, bebidas y biofarmacéuticas.
C-TOP+ Cabeçote de Controlo
C-TOP+ Cabeçote de Controlo
Solicitar informação
C-TOP+ Cabeçote de Controlo
Solicitar informação
C-TOP+ Cabeçote de Controlo
Princípio de funcionamento
Cabeça de Controle Pneumático para Válvulas
C-TOP+ es un cabezal de control que incluye dispositivos de señalización y de mando para controlar todo tipo de válvulas de proceso.
Este elemento integra en un solo conjunto las siguientes funciones:
• Control neumático y eléctrico de la válvula
• Indicadores de posición con retroalimentación (feedback)
Van montados sobre el accionamiento neumático de las válvulas. Recibe señales desde un cuadro de mando o desde un PLC para maniobrar y envía señales hacia el PLC o cuadro de mando para indicar el estado/posición de la válvula.
El C-TOP+, además, incorpora 3 LEDs de señalización indicando en todo momento el estado de la válvula. El cuarto LED (blanco) indica si hay alimentación eléctrica.

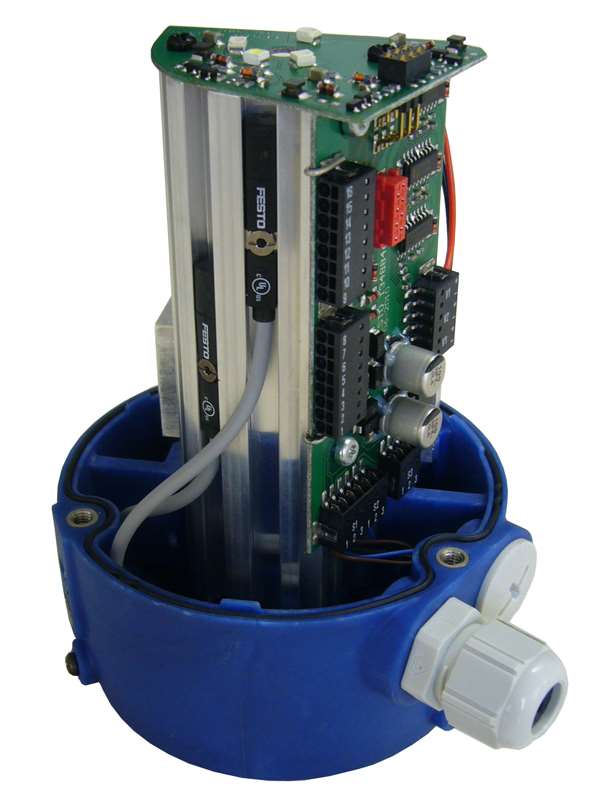

Desenho e características
El C-TOP+ posee un diseño sencillo, modular, y resistente que garantiza su máxima flexibilidad en la instalación.
Dependiendo de la versión, el cabezal puede tener hasta tres electroválvulas 3/2 (NC) y tres sensores. Si es necesario, se puede conectar un sensor adicional externo y una eletcroválvula adicional externa.
Los sensores pueden ser del tipo magnetorresistivo o magnetico reed y se activan sin contacto, mediante un imán conectado al eje de control.
Los cabezales C-TOP+ se configuran en función de los requisitos de cada cliente.
Materiais
Tapa: Polipropileno
Cuerpo: Polipropileno reforzado
Base: Polipropileno reforzado
Juntas: EPDM
Tornillos: Acero inoxidable
Documentos
Ficha técnica C-TOP+ (5)
Ficha técnica C-TOP+'15 (7)
Manual de instrucciones C-TOP+'15 (1)
Princípio de funcionamento
Cabeça de Controle Pneumático para Válvulas
C-TOP+ es un cabezal de control que incluye dispositivos de señalización y de mando para controlar todo tipo de válvulas de proceso.
Este elemento integra en un solo conjunto las siguientes funciones:
• Control neumático y eléctrico de la válvula
• Indicadores de posición con retroalimentación (feedback)
Van montados sobre el accionamiento neumático de las válvulas. Recibe señales desde un cuadro de mando o desde un PLC para maniobrar y envía señales hacia el PLC o cuadro de mando para indicar el estado/posición de la válvula.
El C-TOP+, además, incorpora 3 LEDs de señalización indicando en todo momento el estado de la válvula. El cuarto LED (blanco) indica si hay alimentación eléctrica.
Materiais and Opções
Tapa: Polipropileno
Cuerpo: Polipropileno reforzado
Base: Polipropileno reforzado
Juntas: EPDM
Tornillos: Acero inoxidable
Documentos
| N.º do documento | FT.CTOP+.2_ES |
| Título | Cabezal de Control CTOP+ |
| Tipo de arquivo | |
| Resumo | El C-TOP+ es un cabezal de control neumático diseñado para asegurar un control óptimo de las válvulas de proceso de INOXPA. |
|
|
| N.º do documento | FT.CTOP+.2_EN |
| Título | Control Unit C-TOP+ |
| Tipo de arquivo | |
| Resumo | The C-TOP+ is a pneumatic control unit designed to ensure an optimum control over the INOXPA process valves. |
|
|
| N.º do documento | FT.CTOP+.2_FR |
| Título | Boitier de contrôle CTOP+. |
| Tipo de arquivo | |
| Resumo | Le C-TOP+ est un boitier de contrôle pneumatique conçu pour assurer la commande et le contrôle optimale des vannes process d’INOXPA. |
|
|
| N.º do documento | FT.CTOP+.2_IT |
| Título | Testata di Controllo CTOP+ |
| Tipo de arquivo | |
| Resumo | Il C-TOP+ è una testata di controllo pneumatico progettata per assicurare un ottimocontrollo delle valvole di processo INOXPA. |
|
|
| N.º do documento | FT.CTOP+.2_RU |
| Título | Контрольное Устройство C-TOP+ |
| Tipo de arquivo | |
| Resumo | C-TOP+ представляет собой контрольное устройство, предназначенное для обеспечения оптимального контроля за клапанами INOXPA. |
|
|
| N.º do documento | FT.C-TOP+15.1_ES |
| Título | Cabezal de Control C-TOP+’15 |
| Tipo de arquivo | |
| Resumo | El C-TOP+ es un cabezal de control neumático diseñado para asegurar un control óptimo de las válvulas de proceso de INOXPA. |
|
|
| N.º do documento | FT.C-TOP+15.1_EN |
| Título | Control Unit C-TOP+’15 |
| Tipo de arquivo | |
| Resumo | The C-TOP+ is a pneumatic control unit designed to ensure an optimum control over the INOXPA process valves. |
|
|
| N.º do documento | FT.C-TOP+15.1_FR |
| Título | Boitier de Contrôle C-TOP+15 |
| Tipo de arquivo | |
| Resumo | Le C-TOP+ est un boitier de contrôle pneumatique conçu pour assurer la commande et le contrôle optimale des vannes process d’INOXPA |
|
|
| N.º do documento | FT.C-TOP+15.1_DE |
| Título | Steuereinheit C-TOP+’15 |
| Tipo de arquivo | |
| Resumo | Der C-TOP+ ist eine pneumatische Steuereinheit, die eine optimale Steuerung der INOXPA-Prozessventile gewährleistet |
|
|
| N.º do documento | FT.C-TOP+15.1_IT |
| Título | Testata di Controllo C-TOP+’15 |
| Tipo de arquivo | |
| Resumo | Il C-TOP+ è una testata di controllo pneumatico progettata per assicurare un ottimocontrollo delle valvole di processo INOXPA |
|
|
| N.º do documento | FT.C-TOP+15.1_PT.pdf |
| Título | Cabeçote de Controlo C-TOP+15 |
| Tipo de arquivo | |
| Resumo | O C-TOP+ é um cabeçote de controlo pneumático concebido para assegurar um controlo ótimo das válvulas de processo da INOXPA |
|
|
| N.º do documento | FT.C-TOP+15.1_RU |
| Título | Контрольное Устройство C-TOP+’15 |
| Tipo de arquivo | |
| Resumo | C-TOP+ представляет собой контрольное устройство, предназначенное для обеспечения оптимального контроля за клапанами INOXPA. |
|
|
| N.º do documento | 8046722d4 |
| Título | C-TOP+ Instrucciones de utilización / Operating instructions / Notice d'utilisation / Bedienungsanleitung |
| Tipo de arquivo | |
|
|
