IMPROVED SOLUTIONS PORTUGAL

Vale de Cambra

Portugal

El C-TOP S es un cabezal de control que, adaptándose a cualquier actuador de INOXPA, puede automatizar eficazmente y de manera descentralizada válvulas de proceso de accionamiento neumático. Estas válvulas pueden ser válvulas de mariposa, válvulas de bola, válvulas de diafragma o válvulas de simple o doble asiento.

Solicitar informação

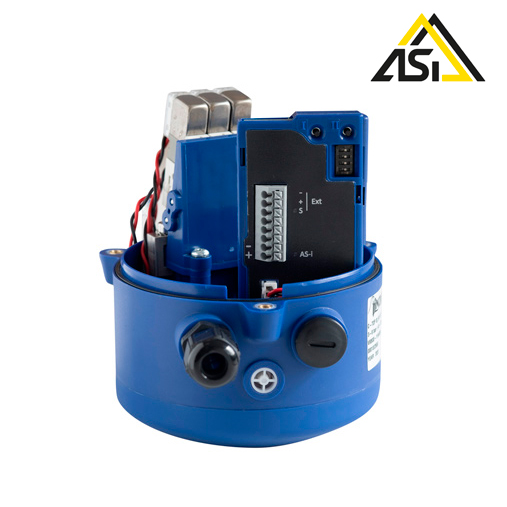

C-TOP S / C-TOP S AS-I Cabeçote de Controlo

Princípio de funcionamento

Cabeçote de Controlo C-TOP S

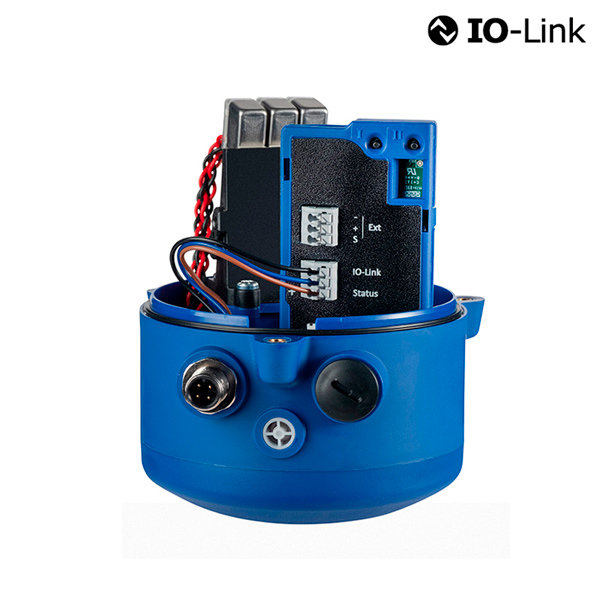

El cabezal de control contiene un módulo electrónico de detección lineal formado por varios sensores hall.
Un sistema PLC envía señales a las electroválvulas a través del módulo electrónico del cabezal para controlar y accionar la válvula y, a la vez, el módulo electrónico envía señales de retroalimentación al PLC para indicar en qué posición se encuentra la válvula.
El cabezal se debe configurar mediante los botones del módulo electrónico.
Para conocer en todo momento el estado de la válvula el cabezal se ilumina con un color determinado para cada posición de la válvula. Los colores de iluminación del cabezal se pueden configurar mediante los interruptores DIP situados también en el módulo electrónico.

Desenho e características

El C-TOP S se monta fácilmente en la parte superior del actuador de la válvula.
El modo AUTOTUNE permite una configuración rápida y sencilla.
Detección lineal mediante sensores hall.
Posibilidad de tener hasta tres electroválvulas. Es necesaria una electroválvula para válvulas con accionamiento de simple efecto, dos para válvulas con accionamiento de doble efecto y tres para válvulas mixproof.
Posibilidad de conectar un sensor externo.
Indicación lumínica del estado de la válvula visible desde 360°.

Materiais

Piezas de plástico PA6
Tornillería A2
Juntas NBR
Conexiones neumáticas Latón niquelado

Documentos

Princípio de funcionamento

Cabeçote de Controlo C-TOP S

El cabezal de control contiene un módulo electrónico de detección lineal formado por varios sensores hall.
Un sistema PLC envía señales a las electroválvulas a través del módulo electrónico del cabezal para controlar y accionar la válvula y, a la vez, el módulo electrónico envía señales de retroalimentación al PLC para indicar en qué posición se encuentra la válvula.
El cabezal se debe configurar mediante los botones del módulo electrónico.
Para conocer en todo momento el estado de la válvula el cabezal se ilumina con un color determinado para cada posición de la válvula. Los colores de iluminación del cabezal se pueden configurar mediante los interruptores DIP situados también en el módulo electrónico.

Materiais and Opções

Piezas de plástico PA6
Tornillería A2
Juntas NBR
Conexiones neumáticas Latón niquelado

N.º do documento FT.C-TOP_S.2_ES.pdf
Título Cabezal de Control C-TOP S
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento FT.C-TOP_S.2_EN.pdf
Título Control Unit C-TOP S
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento FT.C-TOP_S.2_FR.pdf
Título Boîtier de Commande C-TOP S
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento FT.C-TOP_S.2_IT.pdf
Título Testata di Controllo C-TOP S
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento FT.C-TOP_S.2_RU.pdf
Título Контрольное Устройство C-TOP S
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.426.30.01MU_RevA
Título Guía rápida de instalación / Quick installation guide / Guide d’installation rapide / Краткое руководство по монтажу C-TOP S
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.426.30.03ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO CABEZAL DE CONTROL C-TOP S
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.426.30.03EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS CONTROL HEAD C-TOP S
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.426.30.03FR
Título INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE TÊTE DE COMMANDE C-TOP S
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.426.30.03RU
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ КОНТРОЛЬНОЕ УСТРОЙСТВО C-TOP S
Tipo de arquivo .pdf
    Download
  • E-mail
