Casos de sucesso: Equipamento automatizado para diluição de LESS
Cliente
O cliente é uma empresa líder do mercado italiano na distribuição de matérias-primas para a produção de produtos químicos e cosméticos.
Projeto
O cliente pretendia aumentar a produção de LESS diluído a 27% e, por conseguinte, necessitava de instalar um novo equipamento de diluição de LESS.
A INOXPA ofereceu um projeto completo com um equipamento totalmente automatizado e versátil para a diluição de LESS.
A INOXPA ofereceu um projeto completo com um equipamento totalmente automatizado e versátil para a diluição de LESS.
Por que INOXPA?
A INOXPA, para este projeto, forneceu uma solução completa com um projeto chave na mão para o cliente. A capacidade da equipa de trabalho para realizar este tipo de projetos e o preço competitivo permitiram convencer o cliente a optar pela nossa proposta.
Solução INOXPA
O LESS (lauril éter sulfato de sódio) é um produto que é fornecido concentrado (70%) e diluído a cerca de 27% na fábrica onde vai ser consumido. Este procedimento permite poupar espaço para o armazenamento do LESS concentrado e reduz os custos de transporte para a fábrica.
O LESS concentrado deve ser diluído para ser utilizado na produção de gel ou champô. Este produto em concentrações superiores a 27% torna-se muito viscoso, impossibilitando o bombeamento.
O principal objetivo deste projeto era diluir LESS a 70% que o cliente armazena em dois tanques de 30Tn com água de osmose de um tanque de 30Tn para valores de 24-27%.
Para conseguir esta diluição, o produto é misturado com um mixer multidentes até se obter uma mistura uniforme de água e LESS (70%). O controlo desta mistura nas proporções corretas é feito através do ajuste do caudal de LESS (70%) e do caudal de água.
Características da instalação
Para este efeito, dentro do âmbito deste equipamento encontra-se a bomba de LESS de cada depósito de concentrado e a bomba de água de osmose, sendo que as bombas têm um medidor de caudal na impulsão.
Para verificar a correta diluição do produto, está previsto um medidor de caudal, um medidor de condutividade e um medidor de pH à saída do equipamento, após o misturador de múltiplos dentes.
Este equipamento está equipado com uma bomba electropneumática para a dosagem de produtos químicos (ácido, soda e 3 aditivos). Inclui-se um filtro para o LESS diluído à saída do equipamento de diluição.
O equipamento é constituído pelos seguintes componentes divididos em 4 bancadas:
- Duas bancadas de uma bomba de impulsão LESS 70%, cada uma localizada sob os tanques de LESS 70%.
- Bancada de diluição: bomba de impulsão de água por osmose, mixer multidentes, filtro com controlo de colmatação, medidor de caudal mássico para água de osmose, medidor de caudal mássico para LESS 70% (2 unidades, uma para cada tanque), medidor de condutividade, medidor de pH, transmissor de temperatura, medidor de caudal mássico para verificação de LESS 27%.
- Bancada de produtos químicos, onde estão alojados os IBC dos 5 produtos químicos: bomba doseadora com controlo de caudal (5 unidades), medidor de caudal mássico para controlo de dosagem de produtos químicos (5 unidades), lança de aspiração com controlo do nível mínimo.
O equipamento dispõe de válvulas automáticas para controlar o fluxo de LESS diluído que pode ser desviado para dois tanques de armazenamento de LESS diluído ou para camiões de carga de LESS 27%.
Sobre a bancada de diluição de LESS está localizado o quadro elétrico com PLC e ecrã que permitem o controlo automático de todo o sistema.
Pontos de destaque
Este equipamento de diluição LESS é especial em comparação com os que a INOXPA produz habitualmente. É um equipamento versátil, dividido em diferentes bancadas, que permite que as bombas sejam colocadas sob os tanques de LESS 70%, fora do equipamento de LESS.
Este equipamento possui um nível de automatização muito elevado que lhe permite estar sempre a par do estado do equipamento. Possui um controlo de temperatura da água de osmose, do LESS diluído e tem uma confirmação do caudal de saída com um medidor de caudal à saída. Dispõe igualmente de transmissores de pressão nos pontos de impulsão de cada bomba, na saída do mixer e na entrada e saída do filtro.
A dosagem de produtos químicos é controlada por medidores de caudal mássico e bombas doseadoras com variação proporcional do caudal.
O equipamento instalado na fábrica do cliente é autónomo para a criação das receitas, o PLC comunica com o SCADA do cliente, replicando a receita enviada pelo mesmo sem necessidade de manipulação direta do equipamento pelo operador.
Solicitar informação

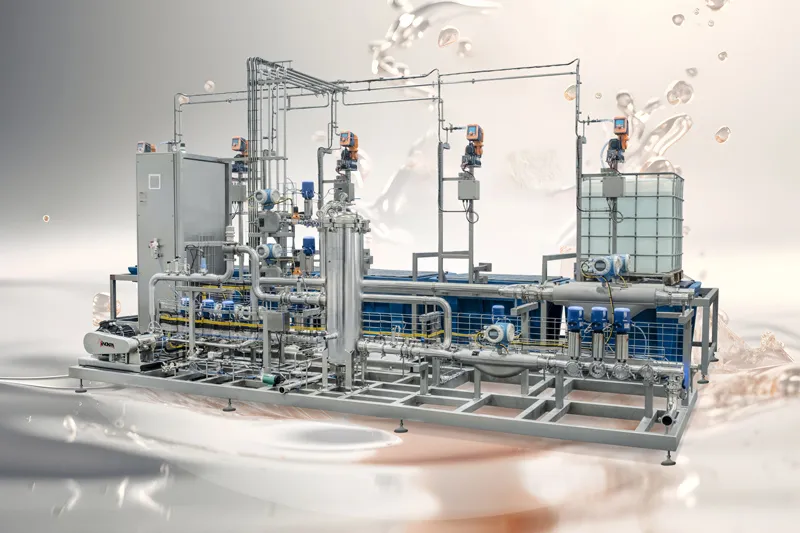

Equipamento automatizado para diluição de LESS
