IMPROVED SOLUTIONS PORTUGAL

Vale de Cambra

Portugal

As válvulas de esfera A640, quer sejam de acionamento manual ou automático, podem ser usadas principalmente para líquidos viscosos que contenham sólidos e, no geral, em aplicações que requeiram um fluxo que não entupa.
Aplicável nas indústrias alimentar, de bebidas, enológica, oleícola, cosmética e química.

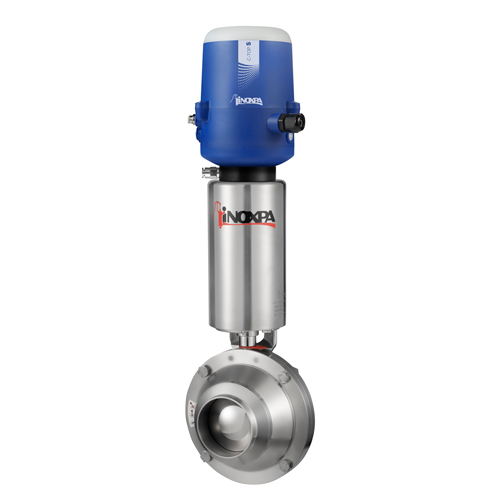

A válvula de esfera pode ser acionada automaticamente através de um atuador ou manualmente com o manípulo.
O manípulo bloqueia a válvula na posição de "aberta" ou "fechada". O atuador transforma o movimento axial do pistão num movimento rotativo de 90º que transmite à esfera.

Solicitar informação

A640 Válvula de Esfera

Desenho e características

Design compacto e robusto.
Manípulo e acionamentos pneumáticos ou elétricos facilmente intermutáveis.
Reduzida perda de carga.
Laterais intermutáveis com qualquer tipo de conexão.

Materiais

Esfera 1.4404 (AISI 316L)
Laterais 1.4307 (AISI 304L) o 1.4404 (AISI 316L)
Outras peças de aço 1.4307 (AISI 304L)
Guia bola PTFE
Junta EPDM, NBR o FPM

Acabamento superficial:
Interno Ra ≤ 0,8 μm
Externo Mecanizado

Opções

Vários tipos de manípulos.
Atuador pneumático de efeito simples e duplo ou o atuador elétrico.
Posicionador electroneumático.
Detetores de posição indutivos.
Cabeçote de controlo C-TOP S.
Conexões de limpeza e drenagem.
Terceiro orifício.
Disponível na versão ATEX.

Documentos

Princípio de funcionamento
Materiais and Opções

Esfera 1.4404 (AISI 316L)
Laterais 1.4307 (AISI 304L) o 1.4404 (AISI 316L)
Outras peças de aço 1.4307 (AISI 304L)
Guia bola PTFE
Junta EPDM, NBR o FPM

Acabamento superficial:
Interno Ra ≤ 0,8 μm
Externo Mecanizado

Vários tipos de manípulos.
Atuador pneumático de efeito simples e duplo ou o atuador elétrico.
Posicionador electroneumático.
Detetores de posição indutivos.
Cabeçote de controlo C-TOP S.
Conexões de limpeza e drenagem.
Terceiro orifício.
Disponível na versão ATEX.

Documentos
N.º do documento 10.110.33.01ES
Título Válvula de Bola A640
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.110.33.01EN
Título Ball Valve A640
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.110.33.01FR
Título Vanne à Boule A640
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.110.33.01IT
Título Valvola a Sfera A640
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.110.33.01DE
Título Kugelhahn A640
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.110.33.01PT
Título Válvula de Esfera A640
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.110.33.01RU
Título Шаровой Кран A640
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.110.30.01MU
Título Guía rápida de instalación / Quick installation guide / Guide d’installation rapide / Краткое руководство по монтажу A640
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.110.30.03ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE BOLA A640
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.110.30.03EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS BALL VALVE A640
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.110.30.03FR
Título INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À BOULE A640
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.110.30.03RU
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ШАРОВОЙ КРАН A640
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento A640 DIN
Título A640 DIN
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A640 DIN & 2P
Título A640 DIN & 2P
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A640 DIN & A940
Título A640 DIN & A940
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A640 DIN & A940 & C-TOPS
Título A640 DIN & A940 & C-TOPS
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A640 OD.rar
Título A640 OD
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A640 OD & 2P.rar
Título A640 OD & 2P
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A640 OD & A940.rar
Título A640 OD & A940
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento A640 OD & A940 & C-TOPS.rar
Título A640 OD & A940 & C-TOPS
Tipo de arquivo .rar
    Download
  • E-mail
