VeeValv Válvula de Diafragma

Solicitar informação

VeeValv Válvula de Diafragma

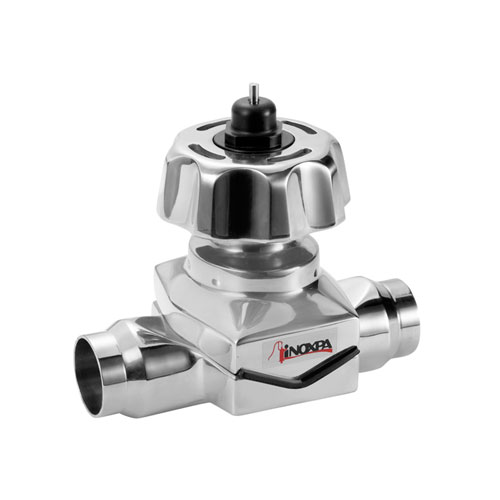

As válvulas de diafragma de acionamento manual ou pneumático foram especialmente concebidas para serem usadas em processos higiénicos e assépticos nas indústrias alimentar e farmacêutica.

Além disso, este tipo de válvulas podem ser usadas para controlo ou regulação de caudal e funções de fecho/abertura.

Solicitar informação

VeeValv Válvula de Diafragma

Princípio de funcionamento

O diafragma permite o fecho entre o corpo e a tampa. Não existe qualquer contacto com o ambiente exterior e, por isso, a válvula é adequada para processos assépticos. Através do fecho da válvula, o compressor pressiona o diafragma sobre o assento do corpo. Com o movimento do compressor, o diafragma deforma-se e é forçado sobre a área do assento, no centro do corpo, fechando a passagem do fluxo do produto.

A válvula pode ser acionada manual ou pneumaticamente e controlada por cabeçotes e eletroválvulas.

Desenho e características

Passagem de fluxo sem obstáculos. Alto fator Kv.
Controlo de compressão do diafragma.
Atuador compacto.

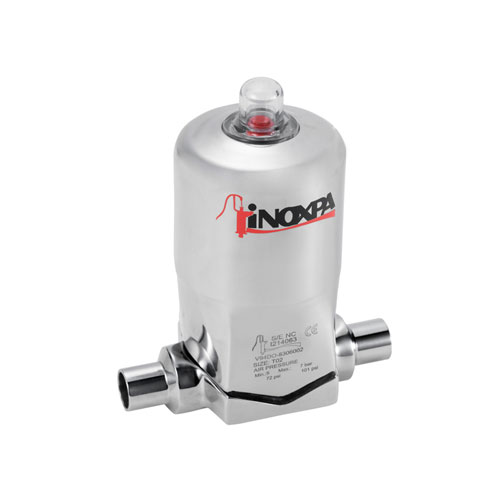

Atuador pneumático normalmente fechado (NC) na versão standard.
Acionamento estanque sem manutenção (versão em aço inoxidável).
Acionamento manual com limitador de curso (exceto tamanho Nº4).
Detetor de fugas.
Indicador de posição.
Intermutabilidade das peças.
Manípulo ergonómico.
Rastreabilidade dos componentes.

Materiais

Peças em contacto com o produto Aço inoxidável AISI 316L (1.4404)
Outras peças de aço inoxidável Aço inoxidável AISI 304 (1.4301)
Peças de plástico PP + 30 GF
Diafragma EPDM (em conformidade com a norma FDA 177.2600 e USP Classe VI)

Acabamento superficial:
Interno Ra ≤ 0,5 µm
Externo Polido brilhante

Tamanhos disponíveis DN ¼" - DN 2"

Opções

Diafragma em FPM, VMQ (em conformidade com a norma FDA 177.2600 e USP classe VI) e PTFE/EPDM separada (em conformidade com a norma FDA 177.2600).
Acionamento manual ou pneumático.
Manípulo em aço inoxidável ou em plástico.
Tampa em aço inoxidável ou em plástico.
Atuador pneumático normalmente aberto (NO) e de efeito duplo.
Atuador pneumático com limitador de curso.
Atuador pneumático com detetor externo.
Cabeçote de controlo com detetores e eletroválvulas.
Válvula de controlo com eletroposicionador digital.
Válvula de fundo de tanque.
Diferentes tipos de conexões.
Certificados de material e rugosidade.

Documentos

Princípio de funcionamento

O diafragma permite o fecho entre o corpo e a tampa. Não existe qualquer contacto com o ambiente exterior e, por isso, a válvula é adequada para processos assépticos. Através do fecho da válvula, o compressor pressiona o diafragma sobre o assento do corpo. Com o movimento do compressor, o diafragma deforma-se e é forçado sobre a área do assento, no centro do corpo, fechando a passagem do fluxo do produto.

A válvula pode ser acionada manual ou pneumaticamente e controlada por cabeçotes e eletroválvulas.

Materiais and Opções

Peças em contacto com o produto Aço inoxidável AISI 316L (1.4404)
Outras peças de aço inoxidável Aço inoxidável AISI 304 (1.4301)
Peças de plástico PP + 30 GF
Diafragma EPDM (em conformidade com a norma FDA 177.2600 e USP Classe VI)

Acabamento superficial:
Interno Ra ≤ 0,5 µm
Externo Polido brilhante

Tamanhos disponíveis DN ¼" - DN 2"

Diafragma em FPM, VMQ (em conformidade com a norma FDA 177.2600 e USP classe VI) e PTFE/EPDM separada (em conformidade com a norma FDA 177.2600).
Acionamento manual ou pneumático.
Manípulo em aço inoxidável ou em plástico.
Tampa em aço inoxidável ou em plástico.
Atuador pneumático normalmente aberto (NO) e de efeito duplo.
Atuador pneumático com limitador de curso.
Atuador pneumático com detetor externo.
Cabeçote de controlo com detetores e eletroválvulas.
Válvula de controlo com eletroposicionador digital.
Válvula de fundo de tanque.
Diferentes tipos de conexões.
Certificados de material e rugosidade.

Documentos
N.º do documento FT.Veelvalv.7_ES
Título Válvula de Diafragma VeeValv
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento FT.VeeValv.7_EN
Título Diaphragm Valve VeeValv
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento FT.VeeValv.7_FR
Título Vanne à Membrane VeeValv
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento FT.VeeValv.7_IT
Título Valvola a Membrana VeeValv
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento FT.VeeValv.6_DE
Título Membranventil Veevalv
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento FT.VeeValv.6_FI
Título Kalvoventtiili VeeValv
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento FT.VeeValv.7_RU
Título Диафрагменный Клапан VeeValv
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento FT.VeeValv.7_CN
Título 隔膜阀 VeeValv
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.300.30.02ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VEEVALV ’09
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.300.30.04ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VEEVALV ’09 - ANEXO ATEX
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.300.30.02EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS VEEVALV ‘09
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.300.30.04EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS VEEVALV ‘09 - ANNEX ATEX
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.300.30.02FR
Título INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D’ENTRETIEN VEEVALV ’09
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.300.30.04FR
Título INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D’ENTRETIEN VEEVALV ’09 - ANNEXE ATEX
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.300.30.02RU
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ VEEVALV ’09
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.300.30.02
Título MONTAJE Y DESMONTAJE DEL DIAFRAGMA / DIAPHRAGM ASSEMBLY AND DISASSEMBLY / MONTAGE ET DÉMONTAGE DE LA MEMBRANA
Tipo de arquivo .pdf
    Download
  • E-mail
