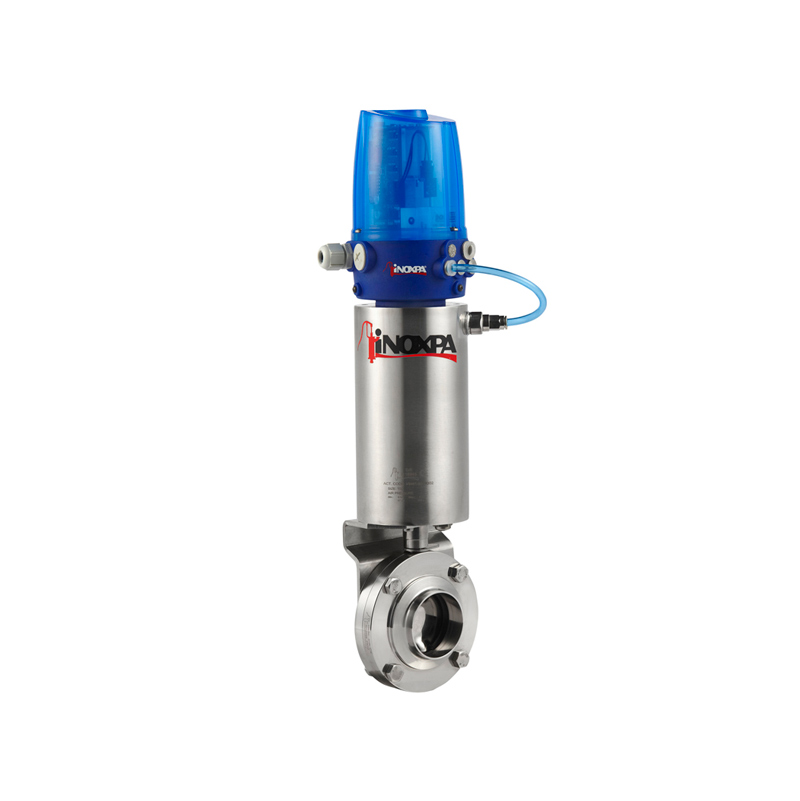

As válvulas de borboleta, quer tenham acionamento manual ou automático, podem ser usadas na maioria das aplicações de produtos líquidos nas indústrias alimentar, farmacêutica e química.
4800 Válvula de Borboleta
4800 Válvula de Borboleta
Solicitar informação
4800 Válvula de Borboleta
Solicitar informação
4800 Válvula de Borboleta
Princípio de funcionamento
A válvula de borboleta pode ser acionada automaticamente por meio de um atuador ou manualmente com o manípulo.
O manípulo bloqueia a válvula na posição de "aberto" ou "fechado", embora também existam outras versões com posições intermédias.
O atuador transforma o movimento axial do pistão num movimento rotativo de 90º que transmite à borboleta.
Desenho e características
Design compacto e robusto.
Manípulo de várias posições standard até DN 100/4”.
Manípulo de duas posições standard para tamanhos superiores a DN 100/4".
Vários modelos de manípulos e acionamentos pneumáticos ou elétricos facilmente intermutáveis.
Reduzida perda de carga.
Laterais intermutáveis com qualquer tipo de conexão.
Conexões DIN 11850.
Rastreabilidade dos componentes.
Materiais
Borboleta e laterais AISI 316L (forjados)
Manípulo AISI 304 / PP
Outras peças de aço AISI 304
Junta EPDM em conformidade com a norma FDA 177.2600
Acabamento superficial interno Ra ≤ 0,8 µm
Acabamento superficial externo Mecanizado
Opções
Válvula em AISI 304.
Juntas em NBR, VMQ ou FPM.
Conexões Clamp, SMS, RJT, FIL-IDF, etc.
Manípulo de várias posições de dois tamanhos.
Manípulo de duas posições, alavanca, micrométrica, com cadeado, etc.
Atuador pneumático de efeito simples e duplo, de diferentes tamanhos
conforme o binário de manobra da válvula ou o atuador elétrico.
Posicionador eletropneumático.
Detetores de posição indutivos.
Cabeçote de controlo C-TOP (detetores de
posição indutivos ou microinterruptores).
Disponível na versão ATEX.
