RF Bomba de Turbina Flexível

RF Bomba de Turbina Flexível

Página inicial / Produtos / Bombas / Bombas volumétricas / Bomba de Turbina Flexível RF
  • bomba-de-turbina-flexivel-rf
  • bomba-de-turbina-flexivel-rf

Solicitar informação

RF Bomba de Turbina Flexível

La bomba RF es una bomba de rodete flexible. Debido a su diseño tiene la capacidad de ser reversible y autoaspirante, llegando a poder aspirar de una altura máxima de 5 metros. Este tipo de bombas puede bombear tanto productos de baja como de alta viscosidad, igual como productos que contienen partículas o gases.

El bombeo de productos lácteos, aceite, vino y bebidas en general son unas de las aplicaciones principales.

Solicitar informação

RF Bomba de Turbina Flexível

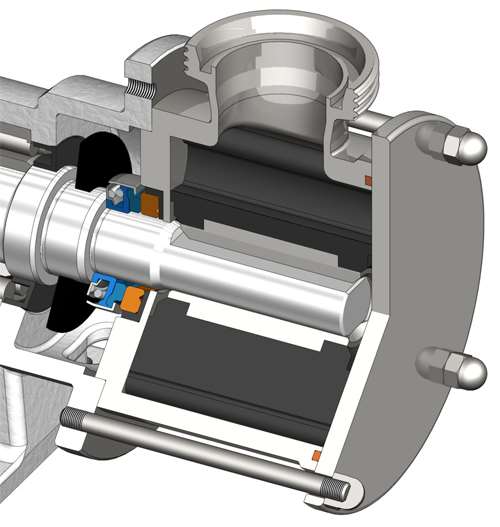

Princípio de funcionamento

Debido a la forma excéntrica del cuerpo de la bomba, se crea un vacío en la zona de aspiración a medida que aumenta el volumen entre álabes provocando la succión del producto.
Mediante la rotación del rodete se transporta el producto desde la boca de aspiración hasta la de impulsión y también debido a la forma excéntrica del cuerpo, en la zona de impulsión los álabes se doblan, reduciendo el volumen entre ellos, forzando la impulsión del producto.

Desenho e características

Ejecución eje libre o monobloc.
Reversible y autocebante.
Cuerpo de microfusión mecanizado.
Arrastre del rodete con doble plano en el eje.
Cierre mecánico simple exterior.
Fácil mantenimiento.

Materiais

Piezas en contacto con el producto Acero inoxidable AISI 316L (1.4404)
Otras piezas de acero Acero inoxidable AISI 304 (1.4301)
Linterna y soporte de rodamientos GG-22
Rodete CR (Neopreno)
Juntas en contacto con el producto NBR

Cierre mecánico:
Parte giratoria Grafito (C)
Parte estacionaria Cerámica (Cer)
Juntas NBR

Acabado superficial:
Interno Pulido brillante Ra<0,8 μm
Externo Mate

Conexiones: DIN 11851
CLAMP
SMS
(disponibles otras conexiones bajo pedido)

Opções

Cierre en SiC/SiC y SiC/C.
Rodete neopreno alimentario (BfR).
Distintos tipos de conexiones.
Motores con otras protecciones.
Motores a 1000 rpm.
Cuadro eléctrico con 10 m de cable.
Carretilla en inoxidable.

Documentos

Ficha técnica (9)
Instruction manual (6)
3D CAD (1)
Performance curves (4)
Princípio de funcionamento
Debido a la forma excéntrica del cuerpo de la bomba, se crea un vacío en la zona de aspiración a medida que aumenta el volumen entre álabes provocando la succión del producto.
Mediante la rotación del rodete se transporta el producto desde la boca de aspiración hasta la de impulsión y también debido a la forma excéntrica del cuerpo, en la zona de impulsión los álabes se doblan, reduciendo el volumen entre ellos, forzando la impulsión del producto.
Materiais and Opções

Piezas en contacto con el producto Acero inoxidable AISI 316L (1.4404)
Otras piezas de acero Acero inoxidable AISI 304 (1.4301)
Linterna y soporte de rodamientos GG-22
Rodete CR (Neopreno)
Juntas en contacto con el producto NBR

Cierre mecánico:
Parte giratoria Grafito (C)
Parte estacionaria Cerámica (Cer)
Juntas NBR

Acabado superficial:
Interno Pulido brillante Ra<0,8 μm
Externo Mate

Conexiones: DIN 11851
CLAMP
SMS
(disponibles otras conexiones bajo pedido)

Cierre en SiC/SiC y SiC/C.
Rodete neopreno alimentario (BfR).
Distintos tipos de conexiones.
Motores con otras protecciones.
Motores a 1000 rpm.
Cuadro eléctrico con 10 m de cable.
Carretilla en inoxidable.
