RV Bomba de Rodete Helicoidal

RV Bomba de Rodete Helicoidal

Solicitar informação

RV Bomba de Rodete Helicoidal

La bomba RV de rodete helicoidal es una bomba de altas prestaciones.  Es la solución ideal para el bombeo de producto mezcla de líquido y sólido o productos de viscosidad media, imposibles de bombear con una bomba centrífuga tradicional. Gracias al diseño helicoidal de su rodete permite el trasvase de productos delicados de una manera delicada y sin atrancamientos, especialmente sólidos en suspensión en agua (proporción del 40% al 60%). Ideal para bombear piezas de fruta o frutas enteras, aceitunas, champiñones, gajos de naranja, legumbres, verduras, pescado, etc.

También es muy adecuada en la industria enológica para el proceso de remontado en dónde se requiere un caudal elevado y una mínima destrucción de las partes sólidas que están en suspensión (pepitas, hollejos...). El diseño de la RV ayuda a la mejor extracción de taninos, materia colorante del vino, y reduce la formación de lías consiguiendo como resultado vinos de alta calidad.

Solicitar informação

RV Bomba de Rodete Helicoidal

Princípio de funcionamento

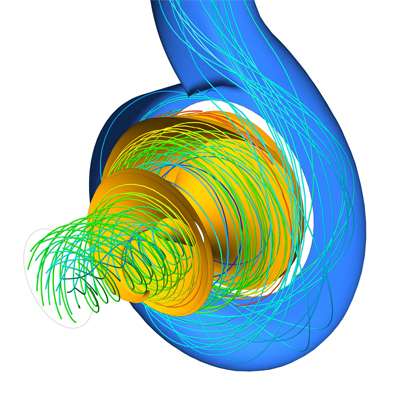

Debido al perfil helicoidal  del rodete, la bomba en su funcionamiento permite el paso de sólidos sin dañar su estructura con un flujo optimizado para evitar la obturación de la misma.

Desenho e características

Bomba monobloc.

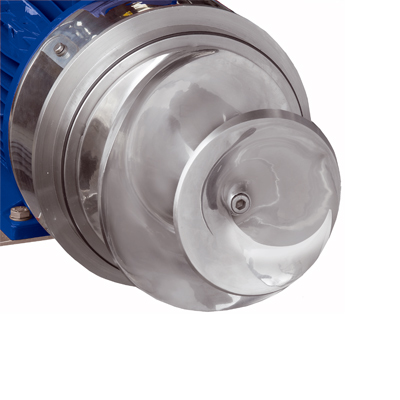

Rodete helicoidal.
Cuerpo con drenaje.
Cuerpo con voluta.
Alto rendimiento (>70%), menor potencia instalada .
Motor eléctrico IEC B35, 1500 rpm, IE2.
Cierre mecánico EN 12756 (DIN 24960 L1K).
Conexiones DIN 11851.
Tamaño de sólido máximo ø75mm.

Materiais

Piezas en contacto con el producto: AISI 316L
Linterna: AISI 316L
Otras piezas de inoxidable: AISI 304
Juntas: EPDM
Cierre mecánico: SiC/SiC/EPDM
Acabado superficial interno: Pulido brillante
Acabado superficial externo: Mate

Opções

Conexiones SMS, Clamp, Macon, Garolla, FIL, RJT, bridas DIN...
Cuadro eléctrico CE con 10 m de cable y clavija.
Carretilla en acero inoxidable.
Mando a distancia.
Recubrimiento y pies regulables.
Motor con variador de frecuencia.

Documentos

Princípio de funcionamento

Debido al perfil helicoidal  del rodete, la bomba en su funcionamiento permite el paso de sólidos sin dañar su estructura con un flujo optimizado para evitar la obturación de la misma.

Materiais and Opções

Piezas en contacto con el producto: AISI 316L
Linterna: AISI 316L
Otras piezas de inoxidable: AISI 304
Juntas: EPDM
Cierre mecánico: SiC/SiC/EPDM
Acabado superficial interno: Pulido brillante
Acabado superficial externo: Mate

Conexiones SMS, Clamp, Macon, Garolla, FIL, RJT, bridas DIN...
Cuadro eléctrico CE con 10 m de cable y clavija.
Carretilla en acero inoxidable.
Mando a distancia.
Recubrimiento y pies regulables.
Motor con variador de frecuencia.

N.º do documento FT.RV.1_ES
Título Bomba Centrífuga de Rodete Helicoidal RV
Tipo de arquivo .pdf
Resumo La bomba RV de rodete helicoidal es una bomba de altas prestaciones. Es la solución ideal para el bombeo de producto mezcla de líquido y sólido o productos de viscosidad media, imposibles de bombear con una bomba centrífuga tradicional.
    Download
  • E-mail
N.º do documento FT.RV.1_EN
Título Centrifugal Pump with Helicoidal Impeller RV
Tipo de arquivo .pdf
Resumo The RV centrifugal pump with helicoidal impeller is the best solution for the transfer of liquids with solid particles or medium viscosity products that cannot be pumped with an ordinary centrifugal pump.
    Download
  • E-mail
N.º do documento FT.RV.1_FR
Título Pompe Centrifuge à Turbine Hélicoïdale RV
Tipo de arquivo .pdf
Resumo La pompe RVS est une pompe à haut rendement. Elle est la solution idéale pour le pompage de produits liquides contenants des solides ou produits avec des viscosités moyennes, impossibles à transférer avec une pompe centrifuge traditionnelle.
    Download
  • E-mail
N.º do documento FT.RV.1_IT
Título Pompa Centrifuga a Girante Elicoidale RV
Tipo de arquivo .pdf
Resumo La pompa RVS è una pompa di alte prestazioni. È la soluzione ideale per il pompaggio di prodotti come miscele di liquidi e solidi o prodotti di viscosità media, impossibili da pompare con pompe centrifughe tradizionali.
    Download
  • E-mail
N.º do documento FT.RV.1_RU
Título Центробежный Насос с Геликоидальным Ротором RV
Tipo de arquivo .pdf
Resumo Насос RV - центробежный насос высокой эффективности. Лучший выбор для перекачивания твёрдых веществ в суспензии и продуктов средней вязкости, с которыми не справляется стандартный центробежный насос.
    Download
  • E-mail
N.º do documento FT.RV.1_DE
Título Schraubenkreiselpumpe RV
Tipo de arquivo .pdf
Resumo Die RV Pumpen sind die ideale Lösung um Flüssigkeite mit Festkörper zu fördern. Der Feststoffgehalt kann bis 60% sein und die Feststoffe können bis D.75mm sein (es hängt von der Größe der Pumpe ab).
    Download
  • E-mail
N.º do documento FT.RV.1_CN
Título 螺旋式叶轮离心泵 RV
Tipo de arquivo .pdf
Resumo RV离心泵是卫生级螺旋式叶轮离心泵,它能够输送普通离心泵不能适合产品,例如含 固体颗粒或者中等粘度的产品,基于螺旋式叶轮的设计,能很温和地、无阻塞地输送 带有悬浮颗粒产品(比例可从 40% 到 60%).
    Download
  • E-mail
N.º do documento FA.Remontado.1_ES
Título Remontado del Vino Tinto
Tipo de arquivo .pdf
Resumo Para homogeneizar la mezcla del depósito se puede utilizar la técnica del remontado, que consiste en extraer el mosto en fermentación por la parte inferior del depósito, y ser bombeado a la parte superior del mismo, para remojar el sombrero
    Download
  • E-mail
N.º do documento FA.Pump-over.1_EN
Título Red Wine Pump Over
Tipo de arquivo .pdf
Resumo The must can be pumped over to make the mixture in the tank consistent. This technique consists of transferring the fermenting must from the bottom to the top of the tank to soak the cap.
    Download
  • E-mail
N.º do documento FA.Remontage.1_FR
Título Remontage Vin Rouge
Tipo de arquivo .pdf
Resumo Pour homogénéiser le mélange de la cuve la technique du remontage consiste à extraire du moût en fermentation par la partie inférieure de la cuve et le transférer vers la partie supérieure de celui-ci afin de mouiller le chapeau
    Download
  • E-mail
N.º do documento 01.214.30.02ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO: BOMBA RV
Tipo de arquivo .pdf
Resumo Este manual contiene información sobre la recepción, instalación, operación, montaje, desmontaje y mantenimiento para la bomba RV.
    Download
  • E-mail
N.º do documento 01.214.30.02EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS: RV PUMP
Tipo de arquivo .pdf
Resumo This instruction manual contains information on the reception, installation, operation, fitting, stripping and maintenance for the RV pump.
    Download
  • E-mail
N.º do documento 01.214.30.02RU
Título Паспорт / Инструкция по установке, эксплуатации и обслуживанию Насос с геликоидальным ротором RV
Tipo de arquivo .pdf
Resumo Насос с геликоидальным ротором RV отличается компактной конструкцией с осевым всасыванием и радиальным нагнетанием, а также с соединениями в санитарном исполнении. Корпус и крыльчатка изготовлены методом микролитья.
    Download
  • E-mail
N.º do documento 01.214.12.0001_revA
Título CURVAS CARACTERÍSTICAS. PERFORMANCE CURVES. RV-65
Tipo de arquivo .pdf
Resumo Área de selección / Performance chart
    Download
  • E-mail
N.º do documento 01.214.12.0002
Título CURVAS CARACTERÍSTICAS. PERFORMANCE CURVES. RV-80
Tipo de arquivo .pdf
Resumo Área de selección / Performance chart
    Download
  • E-mail
N.º do documento 01.214.12.0003_revA
Título CURVAS CARACTERÍSTICAS. PERFORMANCE CURVES. RV-100
Tipo de arquivo .pdf
Resumo Área de selección / Performance chart
    Download
  • E-mail
