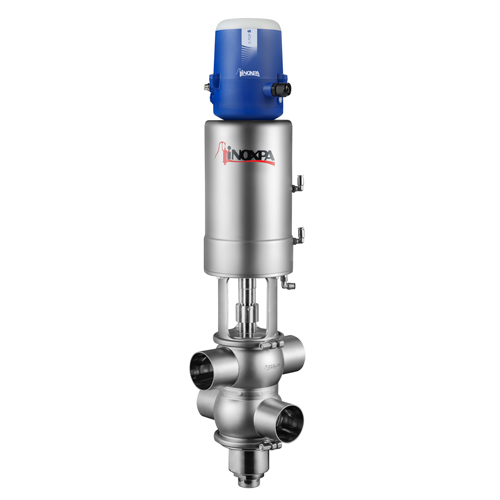

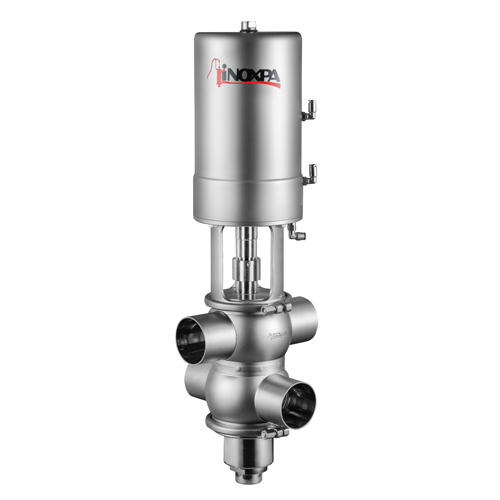

A válvula INNOVA tipo P é uma válvula de fecho pneumática de assento duplo para aplicações higiénicas que, através de uma câmara de deteção de fugas, entre os dois assentos, à pressão atmosférica, permite uma separação segura entre os dois produtos, um dos quais é habitualmente CIP (produto de limpeza).
A câmara de deteção de fugas é limpa através do acionamento independente dos assentos durante a fase de CIP da instalação.
Projeto higiênico de acordo com EHEDG.
Sem vazamento durante a abertura / fechamento da válvula.
Eixo inferior equilibrado.
Atuador pneumático de simples ação.
Fácil desmontagem de peças internas, afrouxando uma braçadeira.
A lanterna aberta permite a inspeção visual da vedação do eixo.
Corpos ajustáveis a 360 ºC.
Peças em contacto com o produto AISI 316L (1.4404)
Outras peças de aço inoxidável AISI 304 (1.4301)
Junta EPDM
Acabamentos superficiais:
Interno Polido brilhante Ra ≤ 0,8 μm
Externo Mate
Atuador pneumático de efeito duplo.
Juntas em FPM, HNBR.
Outras conexões.
Cabeçote de controlo C-TOP e C-TOP+.
Detetores de posição externos.
Acabamento de superfície Ra ≤ 0,5 μm.
Peças em contacto com o produto AISI 316L (1.4404)
Outras peças de aço inoxidável AISI 304 (1.4301)
Junta EPDM
Acabamentos superficiais:
Interno Polido brilhante Ra ≤ 0,8 μm
Externo Mate
Atuador pneumático de efeito duplo.
Juntas em FPM, HNBR.
Outras conexões.
Cabeçote de controlo C-TOP e C-TOP+.
Detetores de posição externos.
Acabamento de superfície Ra ≤ 0,5 μm.
| N.º do documento | FT.INNOVA-P.1_ES |
| Título | Válvula de Doble Asiento de Cierre INNOVA P |
| Tipo de arquivo | |
|
|
| N.º do documento | FT.INNOVA-P.1_EN |
| Título | Shut-off Double Seat Valve INNOVA P |
| Tipo de arquivo | |
|
|
| N.º do documento | FT.INNOVA-P.1_FR |
| Título | Vanne à Clapet à Double Siège INNOVA P |
| Tipo de arquivo | |
|
|
| N.º do documento | FT.INNOVA-P.1_IT |
| Título | Valvola a Doppia Sede di Chiusura INNOVA P |
| Tipo de arquivo | |
|
|
| N.º do documento | FT.INNOVA-P.1_PT |
| Título | Válvula de Fecho de Assento Duplo INNOVA P |
| Tipo de arquivo | |
|
|
| N.º do documento | FT.INNOVA-P.1_DE |
| Título | Absperr-Doppelsitzventil INNOVA P |
| Tipo de arquivo | |
|
|
| N.º do documento | FT.INNOVA-P.1_RU |
| Título | Двухседельный Клапан INNOVA P |
| Tipo de arquivo | |
|
|
| N.º do documento | FT.INNOVA-P.1_CN |
| Título | 双座双密封防混阀 自提升清洗 INNOVA P |
| Tipo de arquivo | |
|
|
| N.º do documento | 10.250.30.04MU |
| Título | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA P |
| Tipo de arquivo | |
|
|
| N.º do documento | 10.250.30.02ES_revA |
| Título | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA DOBLE ASIENTO - TIPO P |
| Tipo de arquivo | |
| Resumo | La válvula INNOVA P es una válvula de cierre de doble asiento con movimientos independientes. Principalmente está compuesta por un actuador neumático, que puede incorporar un cabezal de control, una linterna, los ejes de cierre y los cuerpos. |
|
|
| N.º do documento | 10.250.30.11ES |
| Título | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA DOBLE ASIENTO - TIPO P - ANEXO ATEX |
| Tipo de arquivo | |
|
|
| N.º do documento | 10.250.30.02EN_revA |
| Título | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS INNOVA DOUBLE SEAT VALVE – P TYPE |
| Tipo de arquivo | |
| Resumo | The INNOVA P-Type valve is a double seat shut-off valve with independent movements. It essentially consists of a pneumatic actuator, which may incorporate a control unit, a lantern, the plug shaft and the valve bodies. |
|
|
| N.º do documento | 10.250.30.11EN |
| Título | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS INNOVA DOUBLE SEAT VALVE – P TYPE - ANNEX ATEX |
| Tipo de arquivo | |
|
|
| N.º do documento | 10.250.30.02FR_revA |
| Título | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA DOUBLE SIÈGE - TYPE P |
| Tipo de arquivo | |
| Resumo | La vanne INNOVA P est une vanne d’arrêt à double siège à mouvements indépendants. Elle se compose principalement d’un actionneur pneumatique, qui peut incorporer une tête de commande, une lanterne, les axes de fermeture et les corps. |
|
|
| N.º do documento | 10.250.30.11FR |
| Título | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA DOUBLE SIÈGE - TYPE P - ANNEXE ATEX |
| Tipo de arquivo | |
|
|
| N.º do documento | 10.250.30.02RU_revA |
| Título | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ДВУХСЕДЕЛЬНЫЙ КЛАПАН INNOVA P |
| Tipo de arquivo | |
| Resumo | В данном руководстве приведена информация о приемке, установке, функционировании, сборке, разборке и обслуживании клапана INNOVA P |
|
|
A válvula INNOVA tipo N é uma válvula pneumática de assento...
A válvula INNOVA Tipo K é uma válvula de desvio pneumática de...

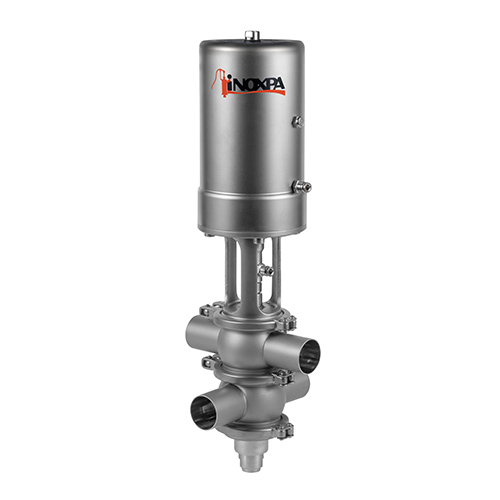

A Válvula à Prova de Mistura INNOVA tipo S é uma válvula de fecho...
