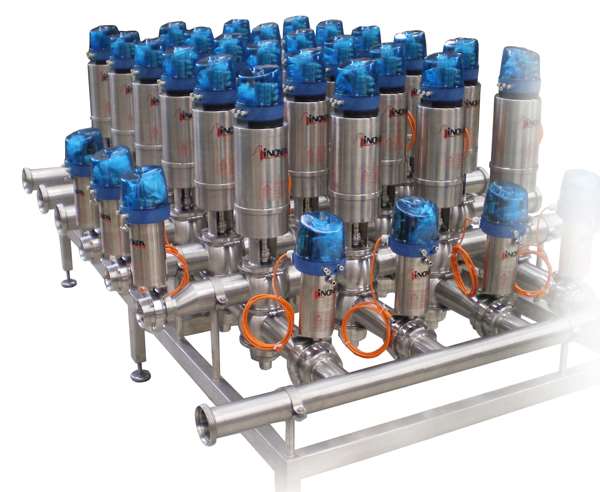

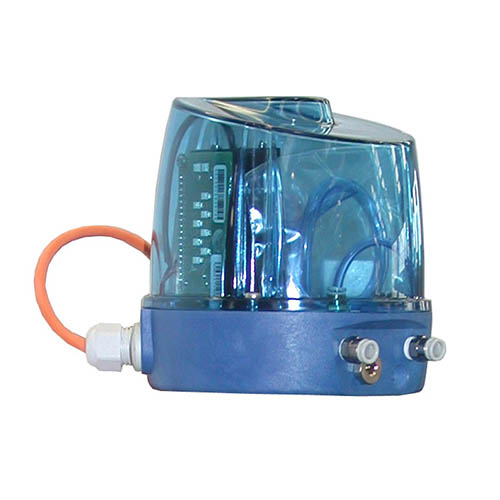

El cabezal de control C-TOP con comunicación AS-i (Actuator Sensor Interface) está diseñado o pensado para el caso de automatización de válvulas. Esta opción puede ser instalada en todo el rango de válvulas disponibles con C-TOP (válvula de bola, válvula de mariposa, válvula multivía de simple asiento y válvula multivía de doble asiento).
INOXPA S.A.U.
C/ Telers, 60
17820 Banyoles, Spain
Tel. +34 972 57 52 00
Fax +34 974 57 55 02
inoxpa@inoxpa.com
C-TOP AS-i Cabezal de Control C-TOP AS-i
C-TOP AS-i Cabezal de Control C-TOP AS-i
Solicitar información
C-TOP AS-i Cabezal de Control C-TOP AS-i
Solicitar información
C-TOP AS-i Cabezal de Control C-TOP AS-i
Principio de funcionamiento
La interfaz AS-i es un sistema de bus de campo que permite interconectar una red de actuadores y de sensores (detectores) con un dispositivo de mando de jerarquía superior (master).

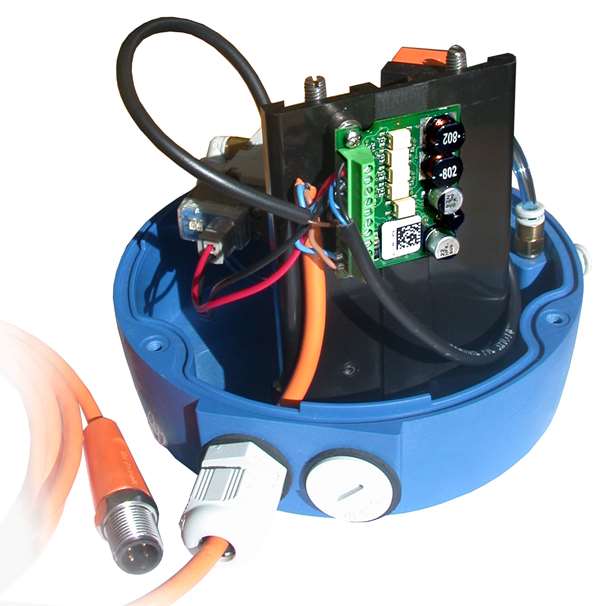

Para disponer de una red AS-i son necesarios: una fuente alimentación, uno o varios módulos maestros (o gestores), cable bus (cable preformado) y el C-TOP preparado para AS-i (Tarjeta especial para AS-i, cable conector de C-TOP a toma Vampiro y toma Vampiro).
Mediante la fuente de alimentación se suministra la tensión al bus de campo de AS-i.
Con el módulo maestro se controlan los dispositivos sensores y electroválvulas que estan conectados en el bus de campo.
Cada maestro envía la información al PLC y además puede controlar hasta 62 esclavos (62 C-TOPs).
La interconexión se realiza mediante un cable preformado. El cable preformado sirve tanto para la transmisión de información como de alimentación eléctrica de las electroválvulas y de los detectores. El cabezal C-TOP versión AS-i siempre se debe instalar con detectores inductivos y corriente continua a 24 V.
La toma vampiro de cada C-TOP o válvula se conecta al cable preformado o cable bus mediante conexión por pinchado sin necesidad de enviar los cables de cada C-TOP hacia el sistema de control.
Diseño y características
El bus AS-i permite interconectar sensores y electroválvulas (actuadores) de forma fácil, rápida y económica.
Facilita el montaje y la puesta en marcha de la instalación ya que reduce notablemente el cableado. A su vez se reduce el tiempo de puesta en marcha y posibles errores de instalación.
Todos los C-TOP pueden ser configurados según las necesidades del cliente.
Configuración electroválvulas
. Accionamiento simple efecto - 1 electroválvula
. Accionamiento doble efecto - 2 electroválvulas
. Válvula mixproof - 3 electroválvulas*
Configuración sensores
Detección de la posición de la válvula mediante detectores inductivos.
. 1 posición (válvula abierta o cerrada) - 1 sensor
. 2 posiciones (válvula abierta y cerrada) - 2 sensores
. 3 posiciones (válvula abierta, válvula cerrada, limpieza asiento mixproof) - 3 sensores*
* Depende del modelo
Materiales
Base: PPO + GF
Tapa: PC transparente
Juntas: EPDM
Opciones
Sensor externo (Detección de la elevación del asiento
cuando esta no puede detectarse dentro del C-TOP.
Material para trabajo en condiciones extremas (tapa en PSU).
Tarjeta 4 inputs y 4 outputs en AS-i 2.1 (31 esclavos).
Documentos
Ficha técnica (7)
Manual de instrucciones (4)
Principio de funcionamiento
La interfaz AS-i es un sistema de bus de campo que permite interconectar una red de actuadores y de sensores (detectores) con un dispositivo de mando de jerarquía superior (master).
Para disponer de una red AS-i son necesarios: una fuente alimentación, uno o varios módulos maestros (o gestores), cable bus (cable preformado) y el C-TOP preparado para AS-i (Tarjeta especial para AS-i, cable conector de C-TOP a toma Vampiro y toma Vampiro).
Mediante la fuente de alimentación se suministra la tensión al bus de campo de AS-i.
Con el módulo maestro se controlan los dispositivos sensores y electroválvulas que estan conectados en el bus de campo.
Cada maestro envía la información al PLC y además puede controlar hasta 62 esclavos (62 C-TOPs).
La interconexión se realiza mediante un cable preformado. El cable preformado sirve tanto para la transmisión de información como de alimentación eléctrica de las electroválvulas y de los detectores. El cabezal C-TOP versión AS-i siempre se debe instalar con detectores inductivos y corriente continua a 24 V.
La toma vampiro de cada C-TOP o válvula se conecta al cable preformado o cable bus mediante conexión por pinchado sin necesidad de enviar los cables de cada C-TOP hacia el sistema de control.
Materiales and Opciones
Base: PPO + GF
Tapa: PC transparente
Juntas: EPDM
Sensor externo (Detección de la elevación del asiento
cuando esta no puede detectarse dentro del C-TOP.
Material para trabajo en condiciones extremas (tapa en PSU).
Tarjeta 4 inputs y 4 outputs en AS-i 2.1 (31 esclavos).
